煤矿及矿山调度通信    浏览次数:410
煤矿调度通信系统

产品描述

重庆申欧多年来推出SOC8000B+KTA16调度通信系统、并与各煤矿设计单位合作!在申瓯调度产品上改进型,并符合2016年新版《煤矿安全规程》之”有线通信调度系统“规定。符合GB 3836-2010,MT 209-1990,Q/AKB2 030-2013标准,在综合众多调度机优点的基础上,采用国际电报电话咨询委会(CCITT)G.712、G713号建议书等标准开发生产,不仅具有生产调度的丰富调度功能,还具有十分强大的数字程控交换机所有的管理与办公功能;系统具有数字式双向无阻塞通信,一键到位(内线或外线)、组呼、全呼、选呼、强拆、强插、监听,紧呼(紧呼告警),直通电话功能(1对1或1对多)、分机发起紧急呼叫(全呼并语音播报)、调度台中文名称显示及位置,自动录音功能(可保荐1年以上),通信历史记录查询,通信距离不小于10公里等调度通信基本功能!,还可以选配与监测系统、广播、无线通信系统(本安手机)对接联网,电话扩音广播,光纤环网IP分机,内外线多方电话会议,触摸屏软调度、一键外呼手机或直拨电话等功能;系统设计既立足国情,又在技术创新上是煤矿、矿山新型指挥应急调度独特功能。
该KTJ-SOC8000煤矿调度通信系统在煤矿行业典型应用10多年,分布在全国如重庆,贵州,四川,云南,广西,甘肃,内蒙古,新疆,山西晋城,江西宜春,黑龙江,福建,陕西等煤矿行业成功应用并通过当地安监验收。全国金属及非金属行业主在福建(龙岩,宁德几十套),湖北,陕西汉中,四川、广东梅州、甘肃陇南、西藏、云南、贵州等并通过验收!

  • 产品描述

    重庆申欧多年来专供推出SOC8000B+KTA16调度通信系统、并与各煤矿设计院合作!与在申瓯通信产品上改进型,也是新一代煤矿及数字矿山行业设计首选机型,并符合2016年新版《煤矿安全规程》之”有线通信调度系统“规定。符合GB 3836-2010,MT 209-1990,Q/AKB2 030-2013标准,在综合众多调度机优点的基础上,采用国际电报电话咨询委会(CCITT)G.712、G713号建议书等标准开发生产,不仅具有生产数字程控调度机的丰富调度功能,还具有十分强大的数字程控交换机所有的管理与办公功能;既能适应数字通信环境,又能适应任何模拟通信环境;系统具有数字式语音双向无阻塞通信,一键到位(内线或外线)、组呼、全呼、选呼、强拆、强插、监听,紧呼(紧急呼叫具有声灯闪告警),直通电话功能(1对1或1对多)、分机发起紧急呼叫(全呼并语音播报)、调度台中文名称显示及位置,自动录音功能(可保荐1年以上),通信历史记录查询,通信距离不小于10公里等调度通信系统行业基本功能!,还可以选配与监测系统、广播、无线通信系统(WIFI本安手机)对接联网,电话扩音广播,光纤环网IP分机,内外线多方电话会议,触摸屏软调度、一键外呼手机或直拨电话等功能;系统设计既立足国情,又在技术创新上独具优势,是煤矿、矿山新型指挥应急调度独特功能。具有生产调度系统网与公话网两网合一功能并能独立分开等,它不仅实现普通电话的呼叫功能,而且能在其上完成指挥生产、协调工作、应急指挥等功能;在生产调度与公网交换机不同的应用面,形成其在通信网中不可替代的特殊地位,同时也形成了调度机特殊的功能要求。

        该机采用系统硬件采用Winbond 微处理器及美国国家半导体公司、加拿大敏迪公司的超大规模通信专用集成电路,并采用CPLD\FPGA等可编程器件,整机技术先进、集成度高以及具有高速处理数据的能力。具有最优性能价格比,高灵活性、扩容方便,完善的管理体系、运行安全可靠,故障率极低,寿命长(15-20年),高速运行等特点。

         目前KTJ-SOC8000B+KTA16煤矿调度通讯系统在煤矿行业典型应用10多年,分布在全国如重庆,贵州,四川,云南,广西,甘肃,内蒙古,新疆,山西,山东、河南,江西宜春,黑龙江,福建,湖南,湖北,陕西等煤矿行业成功应用并通过当地安监验收。全国金属及非金属行业主在福建(龙岩,宁德几十套),湖北,陕西汉中,四川、广东梅州、甘肃陇南、西藏、云南、贵州等并通过验收!

       调度通信系统容量:32门起,64门,96门,128门,160门,208门,304门,512门,800门等到单机1536门调度分机
      调度台容量:64键,128键,256键,22寸宽屏触摸屏调度台,最多支持32个。
      模拟环路中继:8条起不限制(电信联通移动铁通外线接入)
      数字中继:1-30条PCM/E1(30B+D,可与广播及无线通讯联网)
       IP调度分机:1-1024注册许可。(支持光纤环网,接SIP防爆网络分机)
       VOIP中继:并发数36-160路。
      E/M中继或载波中继:4路,8路,16路,32路
      2B+D数字分机(BRI):不限制
      具有ISO9001认证、14001认证、生产许可证、质检报告、电信入网证、煤安及防爆认证

  • 功能特点

    调度通讯系统技术特点

    ● 调度CPU板采用贴片技术,并内置超大规模集成电路,具有高速处理数据的能力
    ● 主控热备份功能:配置两块主控板,在第一块主控板出现故障时可自动切换到第二块主控板上运行;(选配)
    ● 调度交换机具有双电源备份功能,当主电源出现故障时,会自动切换至备用电源运行,保障交换机的正常工作(选配)
    ● 调度停电后调度主机、调度台、与调度录音系统自动切换,及时保证调度主机与调度录音正常工作(可使用10多个小时以上)
    ●  中继接口丰富:可与GSM/CDAM无线手机卡、E/M、载波、E1/PCM(NO.1或NO.7信令,PRI信令,V5信令,VOIP,IMS)等制式交换网络联接;
    ●  分机故障自动诊断:通过调度键盘的三色指示灯,可辨别分机状态是否正常;
    ●  会议调度功能强大:采用DSP技术,音质清晰,设置灵活;
    ●  可接多级或多个调度台:最多支持32个调度台。
    ● 系统采用模块化结构设计,可实现灵活扩容,最大可扩1万门
    ● 调度所有卡板采用带电插拔设计;
    ● 二次电源技术,停电自动切换由电瓶供电(保证调度主机、调度台、调度录音正常工作)
    ● 多PC接口:可联接多台电脑终端进行相应的管理
    ● 电源、电脑话务员、语音信箱、电话录音、通信历史记录系统内置
    ● 外接端口具备过流、过压保护功能
    ● 来电显示:可显示内、外线来电号码
    ● 中继的话务量均衡分配
    ● 自动路由选择:只需拨一般号码,交换机自动识别该号码是否具备IP服务,并率先走经济、实惠的IP线路,IP字头可灵活设置
    ● 一机多号功能,同号呼叫。
    ●  出局送不同的主叫号码
    ●   提供多段优质语音引导:外线用户听语音呼入时,系统可分别对接通、用户忙、无人接听和拨错号四种情况提供四段不同的语音引导,用户根据语音引导进行拨号。

    ◆ 在线升级
       在线升级是的最新功能特点,它将在线升级软件内嵌到话务台内,使用特别方便。当软件版本发生更新时,用户无需将芯片寄回厂家进行升级,只需上网下载最新版本的程序文件并使用话务台上的在线升级功能即可轻松完成升级。

    ◆ 可配置2B+D数字式专用话机(选配)
           系统重要部门或岗位可选配SOC81系列数字式专用话机(与调度台相似功能),该话机功能先进、外观时尚、功能强大、使用方便。具有内/外广播、通话保留、日常/夜服呼入等待、秘书分机、保留、免打扰、转接、静音、编程等丰富的功能。集团电话配合该话机使用,可充分发挥出本集团电话的优势。
    ◆ 卡板可混插
          用户可根据自己的需要对所需容量进行量贩化配置,分机数和中继数自由组合。除环路中继外还可选配无线中继、VOIP中继等其他类型的中继板。
    ◆ 语音服务
         申瓯自带各种语音信箱服务,如拨124报时间,125报分机,127报最后一次来电,142同号呼叫,拨#号紧急呼叫等等。。
    ◆ 调度录音系统(内置500G硬盘、WEB管理方式)
    ◆ 语音留言信箱功能(选配)
    ◆  语音导航系统
         本语音导航系统实现自定义多级菜单式语音导航提示。用户可按自己要求灵活设计语音提示内容,包括语音内容,按键处理,播放完毕处理,无应答处理,遇忙处理,转分机,转总机等功能;帮助企业提高服务效率,提升企业形象,实现更专业的服务。
    ◆  分机彩铃系统(可以播放煤矿安全宣传片)
        本彩铃系统可提供电信级彩铃解决方案;煤矿用户可轻松上传煤矿安全宣传片,所有调度总机与分机之间拨打实现安全宣传播放。
    ◆  光纤分机系统(选配)
         可以接光纤或光纤环网,也支持接IP防爆电话机或扩音话机,是集语音、数据和图象于一体的多媒体业务终端
    ◆  可实现电话扩音广播功能(选配)
          扩音振铃功能可以调节1-5声自动摘机启动扩音功能,扩音功率5-15W,具有防水防尘防爆功能。并可以接振铃时警灯闪烁
    ◆  直通电话功能
        可以实现一个调度机提机到调度台或提机到指定岗位分机,也可以实现一个调度分机提机对多个调度分机通话。
    ◆  排队选择接入功能
        多个来话,调度人员忙不过来,可以选择优先接听哪个分机、再接哪个分机。
    ◆  任意分机发起紧急呼叫(全部振铃并语音提示)
        煤矿或矿山遇到紧急情况,任意分机可以发起全部紧急,所有分机提机听语音播报。
    ◆  可与无线通讯系统(WIFI本安手机)对接(如煤科院、大唐高鸿无线通信)
    ◆  内外线多方电话会议(全呼、选呼、组呼)
         系统支持多组电话会议功能,内外线可自由组合,充分发挥其作为办公通信最佳选择设备的优越性。
    ◆  系统采用超大容量 Flash话单储存系统
    ◆  采用三级防雷击保护,并通过 K20抗雷击测试;外接端口(用户电路、中继电路)具备过压过流保护,即便误接 220V交流电源也不会损坏


  • 技术指标
    煤矿通信联络系统各类技术参数

    5.1  调度主机技术参数

    5.1.1、数字调度机交换制式
            数字时分A律2.048MB/sPCM
    5.1.2、数字调度交换网络
            内外线1024×1024无阻塞单T网络和1024TS×1024TS扩散网络
    5.1.3、传输特性
          分机------分机                              ≤1.5db
          分机------中继                              ≤1.0db
    5.1.4、衰耗频率失真
           300------ -400Hz                            -0.6----- +2.0db
           400----- -2400Hz                            -0.6----- +1.5db
           2400------3400Hz                            -0.6----- +3.0db
    5.1.5、输入电平增益变化
           输入信号电平范围                       电平输出非线性变化范围
           -40db------ -3.0dbm                     ≤0.5db
    5.1.6、串间衰减>67db
            衡重杂音<-67db
            话务量:用户0.2Erl                       中继0.7Erl
            呼损率:本局<1%                        出局<0.5%
            对地不平衡度:                           300-------600Hz>40db
            600------3400Hz>46db
            电源杂间:<2.4mV
            用户馈电电流:>18mA                      环路电阻:<1K欧姆
            绝缘电阻:R>20K欧姆                      线间电容<0.5uf
    5.1.7、功耗    50W------500W(视分机数量而定)
    5.1.8、使用环境
             温度:0---36摄氏度                            相对温度:35%----75%
    5.1.9、PC连结距离(电脑与主机的距离)(PC型)
             出厂配置10M       普通距离>30M        配置422接口可达1000M
    5.1.10、电脑配置要求
             软件本系统在Microsoft简体中文版windows xp/win7/win10运行。
             硬件在586DX以上,具有RS232串口和网口,需配小音箱,其它具体不作要求。
    5.1.11、供电电源
             交流AC:192-265V +/- 10%                    50Hz+/- 2Hz
             外接直流:DC48V                              38---100AH蓄电池
    5.1.12、通信传输距离
              视矿用电缆有关,可传输5-12KM左右。

    5.2  调度台技术参数

            调度台按键采用进口丹麦键,击键次数达1000万次可靠性
            调度台主板主要采用贴片流水线工艺质量保障。
            调度台在发生未知的软硬件故障时自动重启
            调度台显示屏采用TOSHIBA蕊片组,240*128显示点阵。
            调度台显示屏以人体的视力健康为主导,颜色用最符合用眼睛视力影响最小的黄底黑字。
            调度台对接插件的器件要求:用德国品牌厂家定制,以保证产品质量为主
            调度台电源:接电源48V,也可以接外置电源SOC-P160
            调度台尺寸:
            64键调度台:长:788mm 宽:339mm 前高:32mm  后高:162mm
            128键调度台:长:971mm 宽:339mm 前高:32mm  后高:162mm
            256键调度台:长:1293mm 宽:339mm 前高:32mm  后高:162mm
            22寸触摸屏调度台:长:907mm,宽:435mm, 前高:25mm  后高:100mm

    5.3   调度录音技术参数

    5.3.1.环境指标
            环境温度:0℃~55℃
            相对湿度:10%~95%
            环境噪声:≤60dB
            大气压力:86-106Kpa
    5.3.2.电气指标
            电源输入电压:交流 220V/50Hz 直流供电:48V
            整机功耗≤10W
            160G硬盘可录音5000小时以上
            录音文件格式是wav,G.711Alaw
    5.3.3.物理指标
            SVR内置在线录音板:占程控交换机2个用户板位,所有分机和中继均可开启在线录音功能。
            5.3.4 SOC1800录音盒尺寸:440mm×243.5mm×44mm 标准19英寸1U机箱

    5.4   井下本安电话耦合器参数(安全栅)
          最高直流开路电压:≤52V
          最大直流短路电流:≤35 mA
          最高铃流开路电压:≤90V(25±3Hz)
          最大铃流工作电流:≤35 mA
          传输衰耗:≤2dB
          外型尺寸:400×360×130mm(整体式)
          整机重量:7.5Kg(整体式)

    5.5  VDF卡接式保安音频配线架(配线箱或柜线柜)

          采用标准用19英寸配线机架3U,科龙配线模块,卡接割线瞬间完成; 卡接线内径0.4-0.8mm,外径0.7-1.0mm ;接触可靠:卡接簧片具有高强弹性,接触电阻小于2mΩ,触点反复卡接200次,接触电仍小于3mΩ,每根线接好后,拉脱力大于25N(芯线Φ0.4mm)。
    5.5.1过压防雷保安排使用环境:
          温度:-10℃~+45℃
          相对温度:≤85%(+30℃)
          大气压强:70kpa~106kpa
          绝缘电阻≥1000MΩ
          直流击窜电压:190~260
          冲击击窜电压:≤800(在1kv/as上升率时)
          耐脉冲电流:100A(10/1000us 300times)
          耐脉冲电流:10KA(8/20us 10times)
          耐交流电流:10A
          过保持电压:135V
          极间电容:<3PF
          横向电压持续时间:≤200ns
          能承受40~60HZ正弦波,有效值为1000V的交流电压、历时1分钟无击穿和飞弧现象。

    5.5.2 保安单元技术参数:(过流、过压熔断保护)

           绝缘电阻≥1.0×103МΩ
           直流击穿电压:190~260V
           脉冲击穿电压:≤800V(在1000V/us上升率时)
           耐交流电流:5A
           耐脉冲电流:2.5KA
           零功率电阻:≤22Ω
          不动作电流:100mA,60s不动作(测试电压60V DC时)
          失效保护性能:当放电管的放电电流达到2.5A时,放电回路中a(b)线在15秒内接地并产生告警指
  • PC配置要求
    调度主机通信方式:RS232、USB、网络接口RJ45三种。

    PC串口距离(电脑与主机的距离)(PC型)

             出厂配置10M       串口普通距离>30M        配置422接口可达1000M

    电脑配置要求

             软件本系统在Microsoft简体中文版windows xp/win7/win10运行。

             硬件在586DX以上,具有RS232串口和网口,需配小音箱,其它具体不作要求。
  • 供电电源
    供电电源:交直流两用
    交流AC:192-265V +/- 10%                    50Hz+/- 2Hz
    外接直流:DC48V                              38---100AH蓄电池
  • 物理属性
    调度主机:600*600*1200mm
    调度台尺寸:
     64键调度台:长:788mm 宽:339mm 前高:32mm  后高:162mm
     128键调度台:长:971mm 宽:339mm 前高:32mm  后高:162mm
     256键调度台:长:1293mm 宽:339mm 前高:32mm  后高:162mm
     22寸触摸屏调度台:长:907mm,宽:435mm, 前高:25mm  后高:100mm
  • 产品规格
      调度通信系统容量:32门起,64门,96门,128门,160门,208门,304门,512门,800门等到单机1536门调度分机
      调度台容量:64键,128键,256键,22寸宽屏触摸屏调度台,最多支持32个。
      模拟环路中继:8条起不限制(电信联通移动铁通外线接入)
      数字中继:1-30条PCM/E1(30B+D,可与广播及无线通讯联网)
       IP调度分机:1-1024注册许可。(支持光纤环网,接SIP防爆网络分机)
       VOIP中继:并发数36-160路。
      E/M中继或载波中继:4路,8路,16路,32路
      2B+D数字分机(BRI):不限制
  • 典型运用
    六、煤矿通信联络系统典型应用

         重庆煤矿行业(重庆天府、重庆永荣、重庆松藻大力采购、重庆金能多套、金斗、新木、兴隆、宏钰、新川云阳富强等等)、贵州煤矿业(徐矿多套、中航马家田矿、大西南矿业、德佳、天润(贵州徐州煤电)、绿云、路鑫喜义工矿、遵义思瑞丰、富泓煤矿、大运矿业、盘县恒鼎等等)及四川煤矿及矿山业(川煤集团、攀枝花矿业、达州昌达煤矿及景塘河煤矿,开江开丰煤矿, 宜宾高县永丰煤矿、筠连中煤矿,泸州朱洞煤矿,叙永多套、广元地德煤矿、乐山多套、峨眉山八益、雅安多套等),云南地区(工投集团及天力煤化,昭通彜良及威信,曲靖及宣威等),四川金属非金属非煤矿山(四川[乐山及雅安矿山]、湖南煤矿及化工业、湖北[煤矿及矿山]、陕西[榆林煤矿及汉中地区矿山]、福建[龙岩地区矿山几十套,宁德地区]、黑龙江煤矿及矿山、广东[梅州地区矿山]、西藏矿山、山西煤矿业等10多套),内蒙古多套,甘肃多套,新疆煤矿业10多套(如中电投多套、神华新疆能源、新疆建设兵团)、西南化工业(万盛化工、川东、四川富源、贵州开磷剑化,贵州梅岭化工,金江化工等)等等广泛的应用占调度通信行业之首!详见《用户名单》。

    六、煤矿通信联络系统合作单位

       重庆煤科院、重庆梅安森、沈阳煤科院、重庆煤矿设计院、重庆医药化工设计院、天地、四川大地工程勘测设计,工大高科、中冶、安元数字矿山设计等。
  • 功能属性
    调度通信系统功能介绍

           本调度系统完全具有行政数字程控交换机功能又具有调度通信功能。如下介绍

    4.1、 调度台功能介绍
         调度台是采用丹麦键盘,由双屏显示区、按键、状态显示发光管等组成、双屏显示区平时显示时间,一旦有分机呼入或调度呼叫分机,即显示该分机的中文名称调度台采用键权自动跟踪功能,即为一个调度台上的某部调度电话摘机后,键权灯自动显示;
        调度直呼分机(单键无阻塞)
        全呼、选呼、组呼、强插、强拆、监听,一键到位
        键权自动跟踪
        时间及用户来话号码显示、来话单位中文显示
        中继来电显示功能      用户状态双灯多态显示
        调度台控制的用户及中继可任意设置
        中继多向出局,且多种中继呼入连续
        调度可按键出中继
        显示呼叫状态,实时提供操作指示
        可以同时呼叫多个用户,多方通话
        调度可有选择接听用户
        可以与其他交换机实现等位拨
        缩位拨号,等等多种功能
     4.2、调度分机功能
         分机直呼调度(无阻塞),
         分机直通电话功能
         分机提机到调度台热线服务,
         分机提机直通呼叫指定的几个分机通话,
         分机提机可以发出紧急呼叫,所有分机振铃语音提示!
         分机可接无拨号盘指令电话机
         分机可接扩音电话机广播
         分机呼叫分机   分机转接分机
         分机呼叫转移   分机闹钟设置
         分机转接中继   分机免打扰
         分机用户代答   分机自动振铃
         特权分机可以强拆、强插任何一对正在通话的用户。
         呼出限制,设定用户权限(32级) ,等等多种功能
    4.3、 会议电话功能
        弹性电话会议,可集呼所有用户(也称全呼)
        可分组召开电话会议,每组用户可设定(也叫组呼)
        可设置现场密码
        会议电话可由调度员组织,可由维护终端设定
        调度员可随时增删会议人数
        语音清晰,无杂音、不失真、稳定
        中继可参加会议
        会员可申请发言,申请方式为拨一键
        用户可随时进入会议
    4.4、22-32寸宽屏触摸屏软调度(选配)
         22-32寸 触摸屏软调度申瓯公司新一代调度操作键盘,内嵌液晶触摸屏,具备按键式丹麦键盘的所有功能,可实时显示用户分机状态,容量不限;来电中文显示,且可外线来电显示;支持键盘内部程序升级;支持键盘软件编程;支持按键号码中文、数字设定;外型美观;
    4.5、CTI呼叫中心调度系统部分功能(选配)
    4.6、调度录音功能介绍
    4.6.1 调度内置式SVR在线录音板介绍(无需要工控机开机)
         调度主机内置式调度录音板,此方式的优点是可以对所有分机录音,存储内容与录音板硬盘有关!可以实现所有调度分机拨打调度台上电话录音, 分机与分机之间录音,外线呼入录音等。
         本在线录音系统采用嵌入式系统方案,占程控交换机1-2个用户板位,所有分机和中继均可开启在线录音功能。全数字录音,音质采用G.711标准,是电信级通话音质;能对所有分机、环路中继及数字中继进行实时在线录音;采用大容量硬盘作为存储介质,每1G硬盘空间可录音35.5小时,硬盘容量有500G等多种可选;最多录音时长17000小时以上,系统带有以太网网管功能,通过电脑IE浏览器即可登录在线录音系统的网页配置界面,实现远程控制,对录音进行维护和管理,功能完善,操作简洁。
    4.6.2 调度外置式SOC1600/1900录音设备介绍(无需要工控机或电脑开机)
          有8、16路等多种可供选择,内置500-1TG大容量硬盘,无需电脑,安全可靠,低功耗,更节能,是煤矿行业最佳选择。
        1. 本录音盒系统每500G硬盘可录音175000小时以上(煤矿可用1年以上),与调度主机共用后备电源停电也录音。
        2. 内置2.5英寸大容量硬盘,低功耗,产品整机功耗<10W;可设置夜间或定时自动进入低功耗状态,更省电、更节能;
        3. 无需电脑,独立工作;在需要查看录音时,使用电脑远程登录管理查看;夜间或不需要查看时,不需要电脑;
        4. 安全可靠,无病毒;即使管理者电脑中病毒,也不用担心会传染给本系统,因为本系统是专业的嵌入式软件;
        5. 采用DSP数字技术,录音质量高,不压缩、无失真、抗干扰;
        6. 当系统的硬盘将满时,系统将自动清除最先录音的资料,以保证系统可以常年不间断运行。
        7. 根据多种条件综合查询录音记录:如根据来电号码、去电号码、未接来电、录音时间、录音时长、录音通道号等;能对录音记录查询结果进行清单列表、打印、汇总、分组等;
          外置式录音设备,无需要电脑,采用WEB管理方式,功能与SVR录音板相同,
    4.6.3 老式调度录音系统介绍(需要工控机或电脑长期开机)
        这是一种传统老式的录音方式已淘汰,老式调度系统采用此方式!需要长期电脑开机,停电或关机或软件没有启动就无法录音!每天注意观察,功能介绍略!
    4.7、IP调度功能介绍(选配)
         可实现煤矿行业光纤环网、集团公司与分公司实现免费的内部网络通话,选配IP-PBX设备具有电话数据图象三合一功能;不但可以完全兼容传统的电话网、又可支持各种软终端实现纯软交换办公,从根本上推动“传统式硬件交换”到“现代化软交换”的一个平滑过度!
       1)、采用的先进技术,支持STP、RTP、TFTP、HTTP、SNMP、DHCP、STUN等协议;采用G.711、G.729A、G.723.1iLBC、GSM编解码技术。
       2)、网络故障逃生(FXO口)。
       3)、传真接入业务,以透传模式(T.30)、传真中继模式(T.38)支持传统的传真机;
       4)、支持静态IP地址配置或者通过DHCP、PPPoE动态获取IP地址;
       5)、支持各种软终端(CM-IMS,ZOIPER,X-lite等)实现纯软件办公。
       6)、支持视频通信和视频彩铃功能。
       7) 、可接WIFI防爆手机、Sphone个人通信助手软件通话
       8) 、sip话机终端,支持IP视频电话。
       9)、支持网络防爆IP电话机。
    4.8、调度组网功能介绍
    1)多种中继接口,组网能力特强、用户新增业务方便。
    本交换机能提供2MPCM数字中继接口、载波中继接口、磁石中继接口、E&M中继接口、环路中继接口、VOIP网关接口等,可灵活组建多种信令(包括NO.1和NO.7号信令、PRI信令、VOIP的H323,IMS等)接口方式专用通信见解,组网能力特强。
    2)可与IP网联接
    可作为电信、联通的终端设备使用,实现智能选择拨打IP电话的功能。如分机摘机打长途电话,交换机自动识别其号码是否在IP服务区内,若有,率先走经济、实惠的IP专网,1分钟0.30元,不收市话费;若无,走传统电信网。
    3)出局局向码及间接局向码
       出局局向码及间接局向码均可1至4位任意设定,充分满足多局向出局要求。
    4)等位拨号功能
     本数字交换机与其他专网系统组成联网时,环路、E/M、PCM、载波中继、VOIP网关均可实现等位拨号。
    4.9、煤矿通信办公行政管理功能
    1)中继分组功能(32组)
    即将中继线根据需要分成不同组别,并可设置占有相关组别的分机号码,实现相对独立的多用户群使用同一台设备。
    2)专用中继功能
    为保证单位内部重要部门通话畅通,可将重要部门的分机设置成专用外线分机,即部门打出、呼及都独占某条中继线路。
    3)环路等位拨号
    出局无需拨“0”,主机自动识别内外线号码。
    4)热线服务
    出局也可设延时自动出局方式,延时时间0-7秒分机自选设置。
    5)外线限拨
    根据分机不同等级,可对该分机呼出权限作出相应的限制,共设8个等级。
    6)字头管理
    通过字头设置来限拨特定的本地网、特服号、市话、长话、传呼与手机等。
    7)音频抢拨及遇忙转总机
    外线呼入时无需听完提示音即可用音频实现抢拨,若遇分机忙转总机。
    8)帐号漫游
    即对于单位内部员工,由交换机管理部门给定帐号和该帐号的漫游范围,则该员工就可利用该帐号和自选设定的密码在漫游范围内的分机拨打电话,而话费却如实地记载到个人帐号上,既解决了人多电话机少的矛盾,也给单位员工带来方便,还能对话费进行有效的控制。漫游范围可以是全系统,也可以固定在某分机上。
    9)征询转接
    外线呼入时,总机可征询分机是否接听,分机不接听可挂机;接听,总机挂机。转接过程中,外线一直听音乐,适用于单位领导不受无关的电话骚扰。
    10)调度分机连选
    两个以上分机使用同一个号码,适用于信息中心和服务中心。
    11)代拨外线
    某一分机通外线后可转接给其它分机接听。属秘书型的功能。
    12)强插、强拆功能
    为保证重要电话的接入,可对正在通话的双方进行强插或强拆。
    13)群呼功能
    功能设定后,电话呼入,相应的(1-5)部分机循环振铃;某一分机提机,其他分机不能接听。
    14)虚拟总机
    将不同的外线设置成由不同的指定分机接听,该分机承担总机的转接功能。
    15)电话会议
    针对一些用户单位的重要部门为了工作的需要,采用电话的方法进行开会,提高工作效率,避免人员集中的麻烦。本调度交换机电话会议最多可达四组,每组双工八方。
    16)内线来话转接
    内部来话也可与外部电话一样进行多次转接。
    17)语音信箱
    本系统可为各分机提供当前日期、时间、本分机弹编和物理号码、分机等级、报内线来电号码、话费及背景音乐等服务。
    18)遇忙回叫
    内线分机拨分机时,若遇对方分机正忙时,拨3后挂机。当对方线路空闲时,双方分机同时振铃提示通话。
    19)呼叫保护,避免被强插、强拆。
    20)离位转移
    当该机用户不在自己位置上,可将本机所有电话转移到另一分机上,保证电话不丢失。
    21)忙时代接
    为保证重要电话不丢失,在自己分机忙时,自动由某部分机进行接听。
    22)代接来话
    在其他分机无人接听时,可拨入功能键后代接该来话。
    23)自录语音
    用户可根据自身要求自选录制提示语音,来提高整体形象。
    24)夜服务功能
    提供夜间人员使用
    25)VOIP网络组网功能:要拨打IP长途电话,可与煤矿分支机构联网通话。如:煤矿分部,办事处,招待所IP组网。
    4.10、计费管理功能及历史通话记录查询
         本调度交换机能实时监控每路电话摘机、通话、打进、打出等状态,可与大屏对接显示。
  • 产品拓扑图
    调度通信结构图

    煤矿调度通信连结图
  • 系统组成
    SOC8000B+KTA数字程控调度通信联络系统组成

    ●    调度通信联络系统主机:调度主机系统具有双向无阻,一键到位(内线外线),组呼全呼,强拆强插,监听,紧呼,中文显示,自动录音,通话记录,无线通讯组网,可接光纤环网实现IP分机等;还具有所有数字程控交换机功能,实现所有呼叫功能、交换功能、调度功能及组网功能,同时可根据用户需求采用不同的配置。调度主机可实现调度用户和行政用户两网合一,以充分利用资源。(本系统容量从32门,48门,64门,96门,128门,256门,304门,500门,800门.....直到单机最大1536门等选择调度分机)

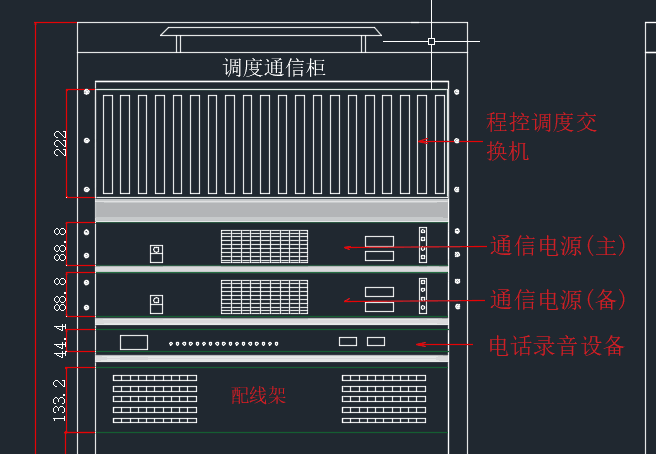

    调度程控交换机主机部分图

     调度通信结构图
    ●    先进数字调度录音系统:调度主机系统具有内置嵌入先进的在线数字录音板SVR(内置硬盘500G),可对整个属于数字调度机系统任何调度总机或分机进行全部录音(内置式数字录音系统无需要电脑开机,只需用电脑管理维护)。另一种是外置式录音采用申瓯SOC1600/1900录音具有价格低的优势,也无需要配电脑工控机开机,采用WEB管理方式,内置硬盘500G-4T;外置式数字录音只对调度台上的2-4部总机录音,即所分分同与调度室之间通话录音,不能分机与分机之间录音。申瓯录音最大优势是48V直流供电停电也录音 ,不需要每天管理。


    1.调度程控交换机系统内置录音板图(内置500-1TG硬盘,可保存2年的通话记录,此板价格高,主要针对所有分机通话录音,可以对所有调度分机与分机之间录音)

    录音板
     录音板

    2.SOC1900电话录音盒图(针对调度室所有通话录音,分机与分机之间不录音,内置500G-1TG硬盘,可保存2年的通话记录)

    SOC1800录音系统

    soc1900电话录音



    ●   矿用电话耦合器KTA16A/KTA138:(必配井下信号安全隔离)

         采用先进集中板卡式耦合器,具有传输距离远、比单体耦合器成本高,质量稳定,具有三级防雷功能强大!是调度系统主机信号与本安防爆电话机的关联设备,是煤矿安全中间隔离设备。其作用是隔离干扰信号,防止电话机线路过压和过流,从而确保井下通讯电话安全工作和工作场所安全。完成安全场所与危险场所的生产调度指挥和通讯联系任务。本设备有5KM、10KM远距离两种。(必须具有煤安证及防爆证!)。比单体式耦合器更好。

       KTA16A电话耦合器安全栅图(8路板,重庆申欧专用订制,通信距离5-12公里)

     KTA16A矿用耦合器
       KTA138(单机32路,通信距离5-10公里)


    ●   卡接式保安配线架VDF: 适用于调度系统主机与出线端连结(一般是通信电缆或电话线),接线排采用科龙卡接模块;可配上保安排具有过压保护功能;也可配上保安单元具有过压过流及接地告警等功能(本系统采用科龙模块


    ●    主机后备电源(电池组48V38-100AH):是调度交换机、调度录音、调度台等停电有力的保障。本方案采用免维护蓄电池组,完全能在停电情况使用10-20个小时安全生产调度指挥通讯联系任务。


    ●    调度台:调度台是进行具体操作的平台。按键式调度台采用5寸双屏显示,双座席双手柄(配西门子话机)。调度员可以通过调度台观察所有调度用户的使用状态,进行调度操作。调度台通过设置按键与被叫号码相对应,使调度台呼叫做到一键到位。调度台采用丹麦键,分64键、128键、与256键、22寸\27寸、32寸触摸屏调度台等四种。

        丹麦按键式调度台

    按键式调度台

        22寸27寸32寸宽屏触摸屏软调度台

      22寸触摸式调度台

    ●    PC电脑调度终端维护:普通电脑配置本系统要求不高;终端维护的作用是控制与维护数字调度主机的工作,包括人机对话、数据管理、维护、会议电话管理和计费管理等功能。还可以查听或听取或管理录音文件等(必须配有RS232串口、USB接口及网络口RJ45,要求不高,建议用户自行采购)

    ●    通讯调度系统布线系统:地面由普通市话通信电缆HYV 、电缆分线盒、电话机接线盒等组成不作详细要求!井下电话必须具有有煤安证及防爆证,由矿用通信电缆MHYAV(主干线)或MHYV(线径0.5到0.8mm。国标要求0.8mm) 、矿用电缆接线盒或分线盒 、本安防爆电话机等组成。(井下必须具有煤安证及防爆证!本系统推荐采用四川九洲电缆或新世纪电缆厂,天津电缆一分厂等)

         MHYV电缆图

    电缆图
         矿用JHH接线盒
    矿用JHH接线盒
    ●    调度联络终端设备: 地面上采用普通电话机(申瓯HCD999(1)或HCD999(3),井下必须配本安防爆电话机或扩音话站或SIP防爆(本系统推荐KTH17A,)

         防爆电话机图


         矿用本安扩音广播电话机


    ●     机房专用接地线:自行安装

    ●     机房专用UPS电源1-8KV,建议考虑机房整体电源,本系统不含此设备!


       KTJ调度通信主机柜从上到下说明:

        第一层、标准机架式高5U是数字程控调度交换机,
        第二层、标准机架式高2U是调度电源系统SOC-P4820/1000(48V1000瓦,供调度台、调度录音、调度交换机),
        第三层、标准机架式高1U调度录音系统SVR/SOC1900(8-64路、500G),如果采用内置式无。
        第四层、是卡接式防雷保安配线架及防雷熔断器。
        第五层、电话耦合器安全栅KTA16/KTA138。


更多产品
